液压站

一、液压站组成及工作原理：

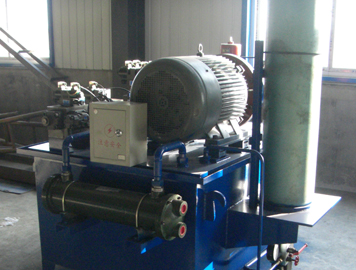

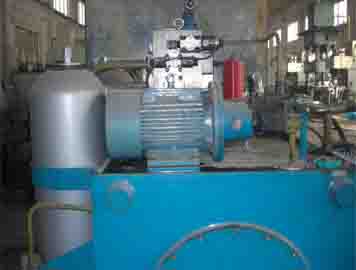

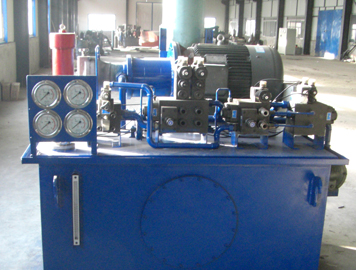

液压站又称液压泵站，是独立的液压装置，它按驱动装置(主机)要求供油，并控制油流的方

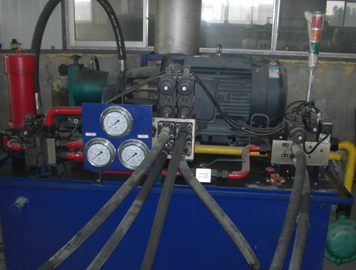

向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。用户购买后只要将液压站与主机上的执行机构(油缸和油马达)用油管相连，液压机械即可实现各种规定的动作、工作循环。液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。各部件功用如下：

泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。

集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。

阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。

油 箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。

电器盒 ——分两种形式。一种设置外接引线的端子板;一种是配置了全套控制电器。

液压站的工作原理如下：电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传

输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动

各种液压机械做功。

二、液压站结构形式：

液压站的结构形式，主要以泵装置的结构形式、安装位置及冷却方式来区分，按泵装置的机构

形式安装位置可分三种：

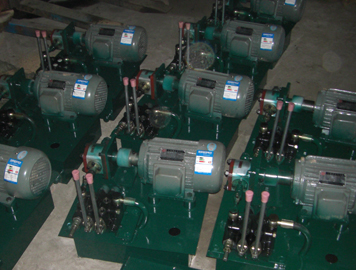

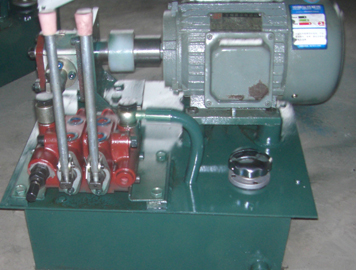

1、上置立式：泵装置立式安装在油箱盖板上，主要用于定量泵系统一思想

2、上置卧式：泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。

3、旁置式：泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大250升，电机功率7.5千瓦以上的系统。

按站的冷却方式可分为两种：

1、自然冷却：靠油箱本身与空气热交换冷却，一般用于油箱容量小于250升的系统。

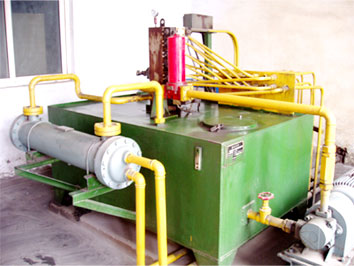

2、强迫冷却：采取冷却器进行强制冷却，一般用于油箱容量大于250升的系统。
